Электр. часть Alpha S 4 цил.

Alpha S 4

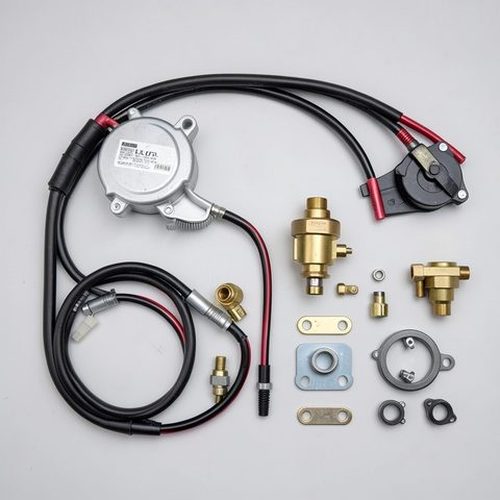

В комплекте:

• 1. Электронный блок управления газовой инжекторной системой «ALPHA-S4». Электронный блок управления (ЭБУ) ALPHA-S-4 выпускается в корпусе из углепластика с брызгозащищёнными центральными разъёмами и является основным элементом системы. ЭБУ предназначен для обработки данных получаемых от бензоконтроллера, а так же датчиков давления, разрежения, температуры, и управления газовыми клапанами и инжекторами с целью обеспечения работы двигателя автомобиля на газовом топливе. Максимальное количество каналов управления газовыми инжекторами:4. Температурный диапазон работы ЭБУ: -40...+100 градусов Цельсия. Диапазон рабочих напряжений ЭБУ: 10,5...15,5в.
• 2. Датчик температуры потока газа предназначен для измерения температуры газа в трубопроводе испарённой фазы, в непосредственной близости с газовыми инжекторами. Показания датчика служат для измерения критической температуры (Ткрит=0...-10º С) потока газа и расчета фактической плотности газа.
• 3. Датчик температуры редуктора предназначен для определения температуры корпуса редуктора, которая определяет момент начала автоматического перехода системы с бензина на газ. Датчик оснащён влаго-брызгозащищённым разъёмом АМР. Датчик выполнен из латуни и имеет посадочную резьбу М5. Сопротивление датчика при температуре +20ºC около 4,7кОм.
• 4. Датчик давления и разряжения. Предназначены для измерения давлений в газопроводе паровой фазы и впускном коллекторе двигателя. Эти измерения используются ЭБУ газовой системы для внесения изменений в расчётные данные управления газовыми инжекторами.
• 5. Жгуты подключения к бензиновым форсункам. Для быстрого и удобного монтажа систем "ALPHA-M/S", возможно применение различных жгутов подключения к бензиновым фосункам из каталога. Для выбора жгута необходимо определить физический тип разъёма соединения с бензиновым инжектором и определить превалирующую полярность в разъёмах бензинового жгута. Жгут не входит в состав электронного комплекта по умолчанию и поставляется отдельно.
• 6. Кнопка управления газовой системой. Предназначена для управления режимами работы и отображения текущего состояния газовой системы "ALPHA" из салона автомобиля, индикации уровня жидкой фазы топлива в баллоне (в случае установки дистанционного датчика уровня), подачи звукового сигнала при смене режимов работы или вход в аварийный режим.
• 7. Основной жгут проводки газового блока управления. Предназначен для подключения ЭБУ газовой системы к бортовому питанию автомобиля, каналам управления бензофорсунками, датчикам входящих в комплект газовой системы, газовым клапанам, газовым инжекторам, переключателю режимов и персональному компьютеру. Все линейные размеры выполнены с запасом для комфортной прокладки проводки в подкапотном пространстве. Для удобства соединений жгут оснащён влаго-брызгозащищёнными разъёмами АМР.
• 8. Электромонтажный комплект содержит все необходимые элементы для проведения электроустановочных работ системы.
